Рис. 5.3. Трансформатор ТДМ-317-1 с ограничителем напряжения УСНТ-06

В колодцах, туннелях и т. п.) предчазначены трансформаторы ТДМ-317-1 (рис. 5.3), ТДМ-401-1 и ТДМ-503-1, которые снабжены устройством УСНТ-06, снижающим напряжение холостого хода на-выходных зажимах трансформатора до значения, не превышающего 12 В, за время не более 1 с после обрьта дуги. Таким образом обеспечивается безопасность сваршика во время смены электродов. Схема присоединения УСНТ-06 к трансформатору серии ТДМ приведена на рис. 5.4. Трансформатор Тда-503-2 оснащен косинусным конденсатором, трансформатор ТДМ-503-3 - устройством УСНТ-06 и косинусным конденсатором, а трансформатор ТДМ-503-4 поставляется потребителю в комплекте с возбудителем-стабилизатором горения дуги ВСД-01. Обмоточные данные трансформаторов приведены в табл. 5.4.

Переносные трансформаторы серии ТДМ вьшолнены на витых разрезных ленточных магнитопроводах с обмотками класса нагрево-стойкости Н. Трансформаторы имеют меньшую массу, меньшие потери холостого хода и более высокую продолжительность нагрузки (ПН = 25%), чем их предшественники. Технические данные трансформаторов приведены в табл. 5.3.

Бытовые переносные сварочные трансформаторы АДЗ-5О и ТСБ-90-1 выпускаются для использования в гаражах и личных хозяйствах. Трансформаторы включаются в бытовую осветительную сеть напряжением 220 В и позволяют сваривать конструкции из сталей небольших толщин электродами марки "Огонек", АНО-21, ОЗС-6 и другими диаметром

Рис. 5.4. Подключение ограничителя напряжения УСНТ-06 к сварочному трансформатору

Трансформатор

Сеть

УСНТ-06У2

I М У . Электрод ,Трансфор- I--

до 3 мм. Трансформаторы имеют устройства для заряда аккумуляторов напряжением 6 и 12 В.

Принципиальная схема трансформа- и-, тора АДЗ-50 приведена на рис. 5.5. На одном стержне магнитопровода трансформатора Т расположены первичная обмотка W1 и дополнительная вторичная обмотка йгд. на другом стержне -основная вторичная обмотка йго- Сва- i i рочный ток регулируется ступенчато переключателем S2. Минимальный сва- 1 1 рочный ток соответствует полностью Сеть включенной основной вторичной обмотке

(положение III переключателя 52); во II и I положениях переключателя часть витков обмотки заменяется витками обмотки йгд) имеющей жесткую магнитную связь с первичной обмоткой трансформатора. Отпайки обмотки йгд и переключатель S1 обеспечивают ступенчатое (три ступени) регулирование тока заряда аккумуляторов в режиме 6 и 12 В. Ток заряда выпрямляется мостом VDn контролируется амперметром. Для уменьшения потребляемого из сети тока в трансформаторе установлена батарея косинусных конденсаторов СЗ. Конденсаторы С1 и С2 предназначены для снижения уровня помех радиоприему, создаваемых работой сварочного трансформатора. Вилка сетевого провода и розетка для включения трансформатора в сеть должны иметь заземляющий контакт, необходимый для надежного заземления свариваемого изделия.

Бытовой сварочный трансформатор ТСБ-90-1 отличается оригинальной схемой компенсации реактивной мощности: косинусный конденсатор С1 (рис. 5.6) включен последовательно с первичной обмоткой трансформатора Т1 и создает в процессе сварки режим, близкий к резонансу напряжений, вдвое повышая напряжение на первичной обмотке трансформатора. На холостом ходу конденсатор CI закорачивается симистором VS и напряжение холостого хода трансформатора падает до безопасного значения 36 В. Симистор включается размыкающим контактом реле К, обмотка которого получает питание от вторичной обмотки трансформатора тока ТТ. Включение трансформатора в сеть, выбор режима работы (сварка, заряд аккумуляторов на номинальное напряжение 6 или 12 В) производится переключателем 57. Сварочный трансформатор Т1 стержневого типа, основная часть первичной обмотки Що с отпайками для регулирования сварочного тока расположена на одном стержне, вторичная обмотка W2 с отпайками для питания зарядного устройства и дополнительная первичная обмотка -



"О а

1°а

о

Н со «г

«о

X •о

X 00

со «о

cs 00

чо X

о *

«о *

*

CS CS

«о

X 1Л

с <

о <

с <

со -*

-< X

3 -*

+ -*

-< X

-г чо

2 «

+ rf

rf X

3 чо

со +

<s

00 00

cs cs о

s о о

cs cs о о

rf . rf

со to I

со о о о

о X п о.

м о с я

и я о н

о g

S1 6В


Заряд

б о -220 в

г»

I- 50 А ][ - 40А Л1-30А

□ с

полнощека

Рис. 5.5. Схема трансформатора АДЗ-50

на другом. Режим сварки устанавливается переключателем S2, ток заряда аккумулятора можно плавно регулировать резистором R4. Резисторы R2 и R3 ограничивают ток управления и анодный ток симис-тора, конденсаторы С2, СЗ и С4 предназначены для снижения уровня радиопомех. Технические данные трансформаторов приведены в табл. 5.5.

Трансформаторы с электрическим регулированием. Передвижной тиристорный трансформатор ТДЭ-402 предназначен для ручной дуговой сварки, резки и наплавки металлов специальными электродами с железным порошком в обмазке, а также электродами общего применения. Технические данные трансформатора приведены в табл. 5.6. Трансфор-

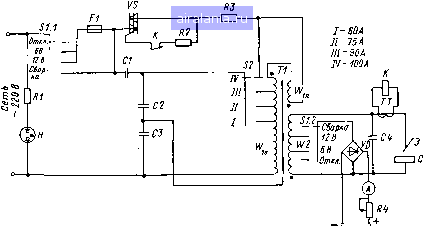

Рис. 5.6. Схема трансформатора ТСБ-90-1

Заряд



Таблица 5.5

Параметры

АДЗ-50

ТСБ-90-1

Номинальное напряжение сети, В Первичный ток, А Номиналышй сварочный ток, А Ступени (варочного тока, А Режим работы, ПН, %

Пределы регулирования зарядного тока. А, в диапазоне: "6 В" "12 В" Масса, кг Габартты, мм: длина ширина высота

50 30, 40, 50

15 90

60, 75, 90, 100 20

0,7-3

1,5-6

матор питает дугу прерывистым гоком, импульсная стабилизация дуги вьшолнена по схеме, приведенной ранее на рис. 3.5, е. Трансформатор имеет два диапазона регулирования сварочного тока; в пределах диапазона ток плавно регулируется с пульта дистанционного управления. На рис. 5.7 приведена структурная схема трансформатора ТДЭ-402. Тиристорный фазорегулятор ФР включен в цепь первичной обмотки

Таблица 5.6

Параметры

ТДЭ-402

ТДЭ-101

ТДЭ-251

Номинальный сварочный ток, А

Номинальное рабочее напряжение, В

Минимальный «жарочный ток, А

Минимальное рабочее напряжение, В

Максимальный «арочный ток, А

Максимальное рабочее напряжение, В

Номинальный режим работы, ПН, %

Коэффициент полезного действия, %

Коэффициент мощности

0,61

Напряжение холостого хода. В:

с ограничителем холостого хода

без ограничителя холостого хода

Климатическое исполнение и категория

размещения

Класс изоляции

Габариты, мм:

длина

ширина

высота

Масса, кг

Рис. 5.7. Структурная схема трансформатора ТДЭ-402

силового трансформатора СТ и вьшолняет функции регулятора тока и устройства снижения напряжения .холостого хода. Ключевой элемент К пропускает сигнал задания с блока задания тока БЗТ на зле-мент сравнения ЭС только при наличии разрешающего

Сеть

БЗТ П1

C<Pi

, 1

разр

сигнала

разр

С датчика

обратной связи ДТ по току сварочной дуги СД. В рабочем режиме трансформатора ключ К закрыт, разность сигналов задания и обратной связи по току дуги поступает на вход системы фазового управления СФУ и определяет значение угла включения тиристоров и ток вторичной обмотки силового трансформатора. Через 1 с после обрыва дуги ключ .ЙГ открывается, на выходных зажимах трансформатора устанавливается напряжение холостого хода, не превышающее 12 В. В течение указанной вьвдержки времени на вход системы СФУ подан сигнал задания без вычета С7о.с. что обеспечивает полное открытие тиристоров фазорегулятора и легкое повторное возбуждение дуги.

В аварийном режиме, например в случае пробоя одного из тиристоров, на выходных зажимах трансформатора появляется полное напряжение холостого хода Що = 80 В. Если время наличия зтого напряжения более 1 с, то блок аварийного отключения БАО подает команду на независимый расцепигель автоматического выключателя АВ и трансформатор отключается от сети.

Фазорегулятор выполнен на тиристорах ТЛ-200; управление тиристорами производится собственным анодным напряжением по схеме, приведенной на рис. 3.13, е. Тиристоры работают при естественном охлаждении.

Внешние характеристики трансформатора ТДЭ-402 представлены на рис. 5.8.

Переносные тиристорные трансформаторы ТДЭ-101 и ТДЭ-251 предназначены для строительно-монтажных, сантехнических, ремонтных и других работ, производимых в помещениях или под ниесом при температуре от -45 до +40° С. Трансформаторы выполнены с цепью подпитки по схеме рис. 3.5, г; функции вспомогательного трансформатора цепи подпитки вьшолняет обмотка, расположенная на дополнительном (третьем) ярме магнитопровода. Фазосдвигающее и выходное устройства фазорегулятора аналогичны представленным на рис. 3.13,а, б; вместо транзистора VT2 использован резистор с переменным сопротивлением. Технические данные трансформаторов приведены в табл. 5.6.
