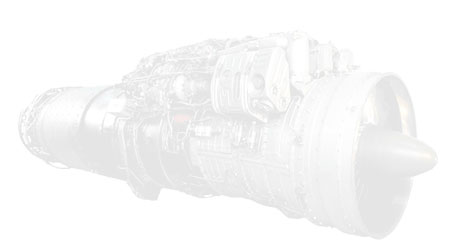

Двигатели, Турбореактивные, АЛ-21Ф





Для того, чтобы турбореактивный двигатель развивал большую тягу, необходимо увеличивать степень повышения давления воздуха в компрессоре и температуру газа перед турбиной, а экономичность достигается при оптимальном соотношении этих параметров и высоких к.п.д. узлов.


На пути реализации этих требований перед конструктором встает множество трудноразрешимых задач, особенно минимизации массы и габаритов двигателя. Этапным для КБ А.М. Люльки стал ТРДФ АЛ-21Ф.


Для обеспечения высокой степени повышения давления компрессор был выполнен 14-ступенчатым с 10 поворотными направляющими аппаратами. Это гарантировало как высокую газодинамическую устойчивость, так и высокий К.П.Д. Малая масса компрессора и двигателя в целом обусловлена широким применением в нем титановых сплавов. Турбина имела воздушную систему охлаждения с автоматическим регулированием расхода охлаждающего воздуха. Впервые за форсажной камерой устанавливалось сверхзвуковое регулируемое сопло Лаваля. Управление режимами работы обеспечивалось многофункциональной гидромеханической системой.


С 1967 г. этот двигатель устанавливался на истребитель-бомбардировщик Су-17 и фронтовой бомбардировщик Су-24. Постоянно совершенствуясь, АЛ-21Ф эксплуатируется по настоящее время.
