БПЛА, Яковлев "Шмель-1"




"Шмель-1» — БПЛА малой дальности, предназначен для ведения разведки в тактической глубине, а также для использования в народном хозяйстве. Работы по созданию мини-БПЛА начаты в ОКБ им. А. С. Яковлева в 1982 г. на основе опыта изучения боевого применения израильских БПЛА в войне 1982 г. Первый опытный БПЛА (с ПД мощностью 20 л. с.) совершил первый полет в 1983 г. Было построено 50 предсерийных БПЛА «Пчела», предназначенных для опытной эксплуатации с целью разведки, РЭБ и ретрансляции, снабженных пневматическим посадочным амортизирующим устройством. В 1985 г. началась разработка БПЛА «Шмель-1» несколько больших размеров с четырехопорным шасси. Летные испытания БПЛА «Шмель-1» в варианте, оснащенном телевизионным и ИК оборудованием, начались в 1989 г. В 1992 г. начались испытания БПЛА в варианте воздушной мишени.

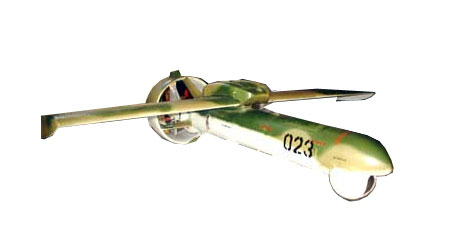

БПЛА «Шмель-1» аппарат многоразового применения, выполненный по нормальной аэродинамической схеме с толкающим винтом в кольцевой насадке. Аппарат рассчитан на 10 применений. Старт — при помощи двух твердотопливных ускорителей с короткой направляющей, размещенной на шасси БМД-1. Способ посадки парашютно-амортизационный. Шасси четырехопорное, неубирающееся, способно выдержать вертикальную перегрузку 10. Аппарат хранится и транспортируется в сложенном виде в стеклопластиковом контейнере.


БПЛА совместно с наземным оборудованием образует комплекс воздушного наблюдения «Стерх», в состав которого входит интегрированная станция пуска и управления, размещенная на гусеничном шасси боевой машины десанта БМД-1, БПЛА и передвижная станция технического обслуживания. Оснащен сменными комплектами разведывательной аппаратуры, в состав которых входят телевизионная камера, тепловизионная камера, установленные на гиростабилизированной подфюзеляжной платформе. Телевизионная камера имеет переменный дистанционно изменяемый угол обзора (3–30'), поле наблюдения ИК датчика составляет 3,4 высоты полета. Разрешение тепловизионного датчика 3 мрад. Устойчивость полета БПЛА обеспечивает автопилот, в состав которого входит вычислитель, компас, гировертикаль, датчики угловых скоростей и электроприводы управления элеронами, рулями высоты и направления, а также дроссельной заслонкой маршевого двигателя. В состав наземной части комплекса входит интегрированная станция пуска и управления, размещенная на гусеничном шасси боевой машины десанта БМД-1, БПЛА и передвижная станция технического обслуживания.


Станция пуска и управления осуществляет автоматический предстартовый контроль, пуск (на каждой машине может перевозиться один контейнер с БПЛА), управление БПЛА, прием и отображение изображения местности на телевизионном экране в реальном масштабе времени. На видеоконтрольном устройстве, установленном на станции пуска и управления, отображается картина местности, наблюдаемая с борта БПЛА, а также наложенные на нее маршрут аппарата и его текущие координаты. Обеспечивается управление и прием информации с БПЛА, находящегося на удалении 60 км от станции пуска и управления. Возможно одновременное управление двумя БПЛА.
