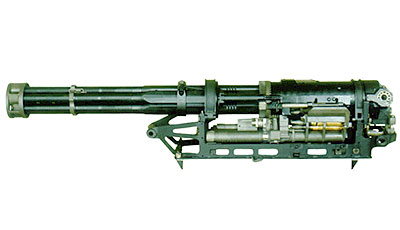

Главная ОружиеОружие, ААО, Пушки, ГШ-6-23Разработка шестиствольной 23-мм пушки АО-19 (ТКБ-613) в Тульском КБ приборостроения велась параллельно с 30-мм пушкой АО-18. Работы возглавлял В.П.Грязев. Общее руководство осуществлял А.Г.Шипунов. Общая схема пушки аналогична АО-18, но вместо пмевматического стартера применён кассетный пиростартер. Наземные испытания прошли в конце 1965 года. Принята на вооружение в 1974 году под обозначением ГШ-6–23 (9А620). Устанавливается на самолётах МиГ-31, Су-24. Пушка ГШ-6–23 выполнена по многоствольной схеме автоматики с вращающимся блоком стволов. Стволы с затворами собраны в единый блок и вращаются в неподвижном кожухе вместе с центральной звездой. Затворы, скользящие в продольных направлениях центральной звезды, совершают возвратно-поступательное движение. За один оборот блока стволов каждый из затворов осуществляет перезаряжание, а из стволов последовательно производятся выстрелы. Блок стволов и связанные с ним механизмы совершают непрерывное движение в течение всей очереди. Разгон блока стволов осуществляется пиростартером газопоршневого типа с использованием штатных пиропатронов ППЛ. Работа автоматики пушки основана на использовании энергии пороховых газов, отводимых из стволов через газоотводные отверстия в газовый двигатель. Управление стрельбой дистанционное от источника постоянного тока напряжением 27 В. Для стрельбы из пушки ГШ-6–23М используются 2З-мм патроны с осколочно-фугасно-зажигательным и с бронебойно-зажигательно-трассирующим снарядами (масса снаряда 200 г).
