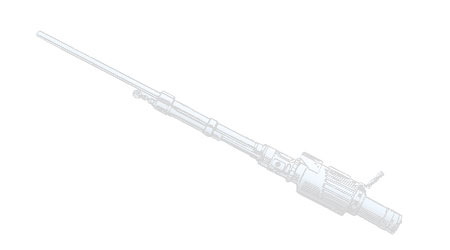

Главная ОружиеОружие, ААО, Пушки, НР-30 Ряд КБ и НИИ при участии ВВС выбрали единый калибр для ВВС-30 мм — и определили основные характеристики 30-мм снаряда и патрона. Патроном занималось КБ А. А. Бобровского. Разработка 30-мм пушки велась параллельно в трех КБ: ОКБ-16 (А.Э. Нудельман), ОКБ-15 (Б.Г.Шпитальный) и КБП (А.А. Волков). Пушка Шпитального получила индекс Ш-30. Пушка Волкова, созданная на базе автоматики А-12,7, получила индекс В-30 (ТКБ-494), а пушка Нудельмана — НР-30 (235П). Работа автоматики HP-30 была основана на использовании энергии отката ствола для отпирания и отката запирающего агрегата, а также на использовании энергии пороховых: газов, отведенных от ствола в газовый накатник, для торможения отката и осуществления наката ствола. В пушке был осуществлен короткий ход ствола: длина отката запирающего агрегата больше длины отката ствола. Отпирание ствола происходило при откате. Питание ленточное. Лента из стальных звеньев, в ней 30 патронов. Длина ствола 1600 мм. Габариты пушки: длина 2153 мм, ширина 181 мм, высота 186 мм. Вес пушки 66,5 кг. Темп стрельбы 850-1000 выстр./мин. Гарантированная живучесть на середину 1950-х гг. — 2000 выстрелов, установленная в 1986 г. — 3000 выстрелов. Испытания всех трех пушек проводились на полигоне одновременно. HP-30 была признана лучшей. Серийное производство пушки HP-30 было начато в 1954 г., а в 1955 г. пушка принята на вооружение. HP-30 непрерывно изготавливалась по крайней мере до 1993 г. Производство велось на заводе № 2. В 1954 г. изготовлено 17 пушек, в 1955 г. — 667, в 1956 г. — сведения не найдены, в 1957 г. — 1756. Пушки HP-30 были установлены на самолетах: — МиГ-19С — три пушки. Боекомплект — 70 патронов у крыльевой пушки и 60 патронов у фюзеляжной. — МиГ-21Ф — две пушки с боекомплектом по 60 патронов. — МиГ-21 Ф-13-одна пушка с боекомплектом 60 патронов. — Су-7БМ — две пушки. — Су-17М4-две пушки с боекомплектом по 300 патронов на стол. В боекомплект пушки HP-30 входили 7 типов выстрелов. Все они имели почти одинаковый вес (патрон 840-847 г, снаряд 400-405 г) и начальную скорость (780 м/с). Снаряды ОФЗ и ОФЗТ имели ударные взрыватели. Вес взрывчатого вещества в ОФЗ снаряде — 48,5 г, а в ОФЗТ снаряде — 40 г, зато ОФЗТ снаряд имеет трассер со временем горения от 1,5 до 4 с. Фугасно-зажигательный снаряд был специально создан для стрельбы по дрейфующим аэростатам, но при необходимости мог использоваться для поражения и других воздушных целей. Снаряд содержал 48,5 г взрывчатого вещества. Особенностью снаряда является взрыватель с дальним взведением, срабатывающий при встрече с пленкой толщиной до 0,012 мм. Создание противоаэростатных снарядов было связано с тем, что взрыватели обычных снарядов имели малую чувствительность и не срабатывали при встрече с оболочкой аэростата. Фугасно-зажигательный снаряд содержал 48,5 г взрывчатого вещества и имел самоликвидатор, срабатывающий через 12-20 с. Для стрельбы по бронированным наземным и воздушным целям в боекомплект HP-30 входили разрывные и бронебойно-трассирующие снаряды весом 401-403 г. Бронебойно-разрывной снаряд на дистанции 700 м мог пробить 20-мм броню при угле 30° от нормали, а бронебойно-трассирующий снаряд — 20-мм броню на дистанции 600 м при угле 60° от нормали и на дистанции 1500 м при угле 30°. Для поражения живой силы и легкоуязвимой наземной техники был создан многоэлементный снаряд (МЭ). Снаряд МЭ содержал готовые поражающие элементы и имел дистанционный взрыватель со временем срабатывания 1,1-1,5 с. В снаряде помещено 28 элементов, при срабатывании вышибного заряда элементы выбрасываются в направлении цели. Вес снаряда МЭ-404 г, а одного элемента-3,5 г, т. е. по весу он близок к шрапнельной пуле полевых орудий. Для создания помех радиолокационным станциям противника и радиолокационным головкам самонаведения в 1955 г. в СССР была начата разработка авиационных патронов с дипольными отражателями. В 1959 г. НИИП ГКАТ разработал 30-мм патрон с дипольным отражателем ДОС-15. Проведенные в 1960 г. государственные испытания доказали их применимость в качестве средств защиты истребителя МиГ-19. Приказом Главкома ВВС от 7 декабря 1960 г. 30-мм патроны с ДОС-15 были приняты на снабжение. Во время испытаний 30-мм патронов с ДОС-50 (длина отражателей 50 мм) было проведено 24 эксперимента, в ходе которых было выпущено по две очереди по 10-12 патронов с интервалом около 10 с. Во всех 24 случаях у РЛС типа СОН-30 и СОН-15, работавших в режиме автоматического сопровождения, наблюдалась потеря цели. Современный 30-мм противолокационный снаряд имеет индекс ПРЛ. В снаряд ПРЛ помещается не менее 480 тысяч отражателей одной или двух длин, в зависимости от длины волны, испускаемой РЛС. Через 6-8 с. после выстрела срабатывает вышибное устройство, после чего диполи образуют облако площадью 7-9 м2, а через 25 с. это облако увеличивает свою площадь до 18 м2. Здесь стоит отметить, что почти все современные авиационные выстрелы созданы в ГНПП «Прибор» (образованном в 1945 г. как КБ-398, с 1947 г. — ГСКБ-398, с 1962 г. — НИИП, с 1977 г. — НПО «Прибор»).
