Оружие, ААО, Пушки, НС-37




В апреле 1941 г. конструкторы ОКБ-16 Нудельман и Суранов приступили к проектированию 37-мм пушки 11П. Проект был утвержден 15 июня 1941 г.


Действие автоматики происходило за счет энергии отдачи ствола при его коротком ходе.


Канал ствола запирался продольно-скользящим поршневым затвором. Ускоритель кулачкового типа закреплен на неподвижной части автомата.


После каждой очереди ударник с затвором и патроном останавливался на шептале в крайнем заднем положении, что исключало возможность самовоспламенения заряда в патроннике от нагревшегося во время стрельбы ствола.


Непрерывное питание пушки патронами осуществлялось из патронного ящика при помощи звеньевой металлической ленты. Величина боекомплекта зависела только от габаритов ящиков и способа размещения в нем ленты.


Противооткатные устройства пушки состоят из тормоза отката и тормоза наката. Надежность и безотказность такой схемы обеспечивается принудительностью подачи и досылки патронов на всем пути движения, а также принудительностью экстракции и удаления стреляной гильзы из автомата.


Недостатком автомата является пикообразный характер силы отдачи. Для 37-мм автомата средняя сила отдачи около 2230 кг, но в момент удара затвора о затыльник она достигает 7500 кг. Велика отдача и во время окончания отката ствола, и в конце наката затвора.


При стрельбе с самолета Як-9 на скоростях до 350 км/ч самолет сильно раскачивался, а прицельный огонь получался только при первом выстреле, при последующих — снаряды разбрасывались.

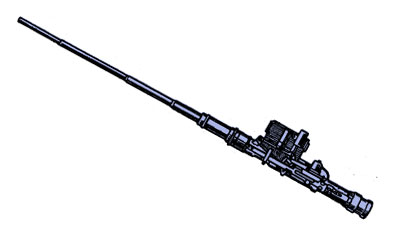

Длина ствола пушки НС-37 2300 мм. Габариты пушки: длина 3400 мм, ширина 215 мм, высота 415 мм. Вес пушки в моторном варианте 171 кг, в крыльевом — 160 кг. Темп стрельбы 240—260 выстр./мин. Пушка допускала стрельбу непрерывной очередью в пределах имеющегося боекомплекта.


В боекомплект пушки НС-37 входили снаряды БЗТ и ОЗТ. Снаряд ОЗТ весил 732 г и содержал 34 г мощного взрывчатого вещества A-IX-2. Взрыватель мгновенного действия, сначала МГ-7 и МГ-8, позже — А-37. Снаряд был оснащен самоликвидатором с временем срабатывания 9—12 секунд. Начальная скорость снаряда ОЗТ — 865 м/с.


При попадании в дюралевую обшивку толщиной 1— 1,5 мм снаряд ОЗТ делал дыру диаметром 0,46 м на входе и 0,78 м на выходе.


Снаряд БЗТ весил 770 г и имел начальную скорость 810м/с.


На дальности 200 м снаряд БЗТ пробивал по нормали 50-мм броню, а под углом 45° — 30-мм броню.


На дальности 400 м снаряд БЗТ по нормали пробивал 45-мм броню, а под углом 30° к нормали — 40-мм броню.


Вес метательного заряда к обоим снарядам одинаковый — около 210г. Вес гильзы 607 г, вес звена 160 г.


Первый опытный образец пушки 11П был готов 27 июля 1941 г. В августе 1941 г. были произведены отладка и заводские испытания опытного образца. В начале октября 1941 г. этот же образец пушки был установлен на ЛаГГ-3 для государственных испытаний, которые были закончились в марте 1942 года.


30 марта 1942 г. ВВС решили провести повторные летные испытания пушки 11П. Одновременно была поставлена задача переделать пушку 11П под патрон с гильзой без бурта, т. е. под патрон Ш-37. В течение трех месяцев конструкция была переработана и изготовлен новый образец под патрон Ш-37.


Новый образец пушки был установлен на тот же экземпляр истребителя ЛаГГ-3, и с 21 июля по 17 августа 1942 г. были повторно проведены государственные испытания.


Войсковые испытания пушки 11П проводились на ЛаГГ-3 с 21 апреля по 7 июня 1943 г. на Калининском фронте и на Як-9Т с 22 июля по 21 августа 1943 г. на Центральном фронте. После войсковых испытаний пушка была принята на вооружение под индексом НС-37.


Самолет Як-9Т (танковый) выпускался с марта 1943 по июнь 1945 г. Всего произведено 2748 самолетов.


В марте — апреле 1943 г. на двухместный Ил-2 с двигателем АМ-38Ф были установлены две пушки НС-37. Вес одной пушки со снарядами 237 кг.


Производство пушек НС-37 велось на Ижевском заводе № 74, причем первоначально этот завод изготовлял параллельно НС-37 и Ш-37. С 18 октября по 7 декабря 1942 г. была собрана первая партия в 40 моторных пушек НС-37.


В 1943 г. было изготовлено 1880 моторных и 2849 крыльевых пушек. В 1944 г. — 890 моторных и 197 крыльевых пушек. В 1945 г. всех пушек сделано 977 штук. На этом производство НС-37 было закончено. Итого было произведено 6833 пушки (по данным книги «50 лет КБП» — 8090 пушек).



ТТХНС-37
Калибр, мм37
Длина пушки, мм3400
Ширина пушки, мм215
Высота пушки, мм415
Длина ствола (стволов), мм2300
Темп стрельбы, выстр./мин260


Классификаторы
ВыпускСерийный
Произведено8090


Дополнительная информация
КонструкторНудельман и Суранов
РазработчикОКБ-16
Начало разработки1941
Индекс КБ11П
Принят на вооружение1943
