Оружие, ААО, Пушки, Р-23

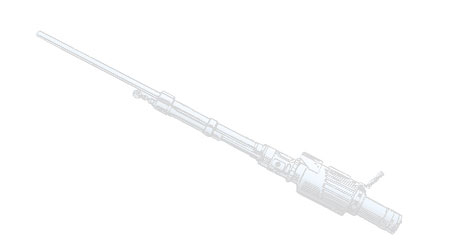

Первой и единственной принятой на вооружение в СССР авиационной пушкой револьверного типа стала 23-мм пушка Р-23, разработанная в ОКБ-16 под руководством А. А. Рихтера.


Р-23 (заводской индекс 261П) предназначалась для оборонительного вооружения бомбардировщиков, и ее конструктивная схема обеспечивала минимальное воздействие воздушного потока на стволы башенных пушек при поперечном положении. Для этого общую длину пушки сделали равной длине ствола. Патронники отделены от нарезной части и соединены в блок, который вращается в плоскости, перпендикулярный оси канала ствола. Применение такого блока позволило разместить патронную ленту впереди одного из патронников, не совмещенного со стволом, и производить его заряжание досыланием патрона непосредственно из звена в направлении, обратном направлению стрельбы, а экстракцию гильзы — в направлении стрельбы. Автоматика работала с помощью трех автономных газовых двигателей.


Эта уникальная пушка имела и уникальные патроны. Длина гильзы (260мм) равна длине всего патрона, т. е. снаряд полностью находился внутри гильзы.


В боекомплект Р-23 входили выстрелы с ОФЗ снарядами весом 173-168 г. с взрывателями В-23 и ВД-23. Выстрелы имели тяжелую стальную гильзу весом 255 г.


Изготовление первых пушек 261П было начато на заводе № 235 в 1957 г.


В 1959 г. пушка Р-23 прошла наземные государственные испытания, а в 1962-1963 гг. — летные испытания на Ту-22. Официально на вооружение Р-23 была принята 7 августа 1964 г. приказом Главкома ВВС № 0223.


Пушками Р-23 были вооружены только башни ДК-20 самолета Ту-22. Конструктивная сложность как пушки, так и патрона ограничила ее применение.


В первом квартале 1973 г. начались государственные испытания 23-мм пушки Р-23М «Картечь», главный разработчик — КБ «Точмаш». Она предназначалась для самолета Ту-22 и имела снаряды с готовыми поражающими элементами. Для срыва атаки истребителя или ракеты «воздух — воздух» и «земля — воздух» на дальности 1500-2000 м пушка должна была производить очередь в 40-60 выстрелов и поражать цель с вероятностью 0,95.


При этом образовывался поток поражающих элементов плотностью 80 тыс. в минуту.


В 1968 г. в ОКБ-16 Рихтером была спроектирована новая 23-мм револьверная пушка 225-П. Она имела не 4, а уже 5 патронников. А главное — в ее боекомплект входили штатные патроны от 23-мм пушки AM-23.


В пушке 225-П, подобно Р-23, автоматика работала за счет энергии газов, отводимых из канала ствола. Достоинствами 225-П были компактность, малый вес, жесткость узла запирания и газовая экстракция гильзы. Недостатками пушки являлись инерциальное досылание, инерционное движение ударника, отсутствие механизма дистанционной перезарядки, а также использование в конструкции пневматики, которую не всегда можно было установить на самолете. Все это и определило судьбу пушки. В конце 1960-х годов она прошла испытания , но на вооружение принята не была.


ТТХР-23
Калибр, мм23
Длина пушки, мм1468
Число патронников4
Число нарезов12
Ширина нарезов, мм4,0
Глубина нарезов, мм0,35
Вес автомата, кг58,5
Вес снаряда, г173


Классификаторы
Тип носителяСамолеты
Число стволов1


Дополнительная информация
КонструкторРихтер
РазработчикОКБ-16
Индекс КБ261П
Принят на вооружение1964
Год закрытия серии
Расшифровка аббревиатурыРихтер
