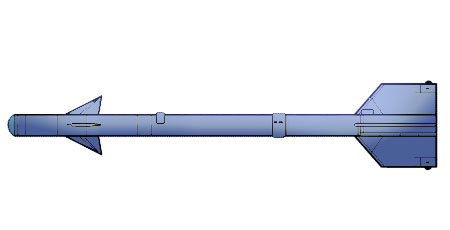

Ракета класса «воздух-воздух» Р-13 разработана на Заводе опытного вооружения. Является дальнейшим развитием ракеты Р-3С. В системе управления ракеты применён метод пропорционального сближения, более приемленый для наведения на движущиеся цели. Для увеличения дальности пуска применён новый двигатель.

ГСН для повышения чувствительности охлаждается азотом.

В 1969 году ракету модернизировали. Дальность пуска была увеличена до 15 км, изменена форма оперения и рулей, мощность их приводов, увеличена чувствительность ГСН. Скорость отработки координатора обеспечивала ракете возможность отслеживать бустро маневрирующую цель без срыва захвата. Тепловой взрыватель заменён более надёжным радиовзрывателем «Колибри», подрвающим БЧ при сближении с целью до 5 м. Ракета Р-13М применялась на самолётах МиГ-21, МиГ-23, Су-17.

ТТХ	Р-13
Калибр, мм	127
Длина, мм	2838
Размах крыла, мм	528
Масса ракеты, кг	75,3
Масса БЧ, кг	11,3
Дальность пуска мин., км	0,9
Дальность пуска макс., км	7,6
Скорость, м/сек	550

Классификаторы
Тип носителя	Самолёты
Тип двигателя	ТРД
Способ подвески	Одинарно
Тип ракеты	УР ВВ МД
Произведено

Дополнительная информация
Разработчик	ОКБ-4
