Оружие, АСП, УРВВ, Р-23

Разработка управляемой ракеты класса «воздух-воздух» средней дальности К-23 началась в МКБ «Вымпел» под руководством А.Л.Ляпина и В.А.Пустовойтова в начале 70-х годов для истребителя МиГ-23. При разработке были учтены требования помехозащищённости, селекции цели и повышения манёвренности. Серийное производство началось в 1973 году под обозначением Р-23.

Модификация Р-23Р стала первой отечественной ракетой, способной поражать цели на фоне земли. Чувствительность тепловой ГСН ракеты Р-23Т позволяет атаковать цели и на встречнных курсах (для захвата цели достаточно даже слабого кинетического нагрева передних кромок самолёта).

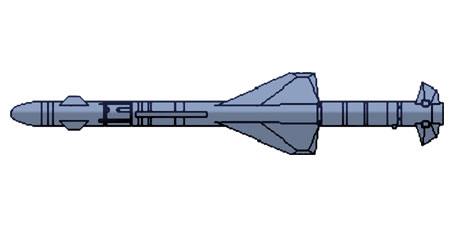

Ракета имеет несущее крыло и дестабилизаторы в носовой части. Стабилизацию по крену осуществляет система автоматического управления. На ракете может устанавливаться либо стержневая (23 кг), либо осколочная (26 кг) боевая часть. Для подрыва БЧ используется радиовзрыватель. Применяется с пусковых устроств АПУ-23.

На базе Р-23 разработана более совершенная ракета Р-24.

ТТХ	Р-23Р	Р-23Т
Калибр, мм	200	200
Длина, мм	4460	4460
Размах крыла, мм	1000	1000
Масса ракеты, кг	222	215
Масса БЧ, кг	25	25
Дальность пуска мин., км	2	2
Дальность пуска макс., км	35	25
Скорость, М	3,5	3,5
Тип БЧ	ОФ, С	ОФ, С
Тип ГСН	ПРЛС	ИК
ГСН	«Топаз»
Двигатель	ПРД-194	ПРД-194

Классификаторы
Тип носителя	Самолёты
Тип двигателя	ТРД
Способ подвески	Одинарно
Тип ракеты	УР ВВ МД
Произведено

Дополнительная информация
Разработчик	ОКБ-4
Принят на вооружение
