Оружие, АСП, УР ВП, Х-59 "Овод"




Совершенствование средств ПВО и систем РЭБ в 70-е годы привело к снижению эффективности существовавших авиационных ракет. Потребовались радикальные улучшения систем наведения и управления, увеличение дальности, точности и помехозащищённости.


Разработка управляемой ракеты класса «воздух-поверхность» с телевизионным наведением Х-59 началась в 1972 году в МКБ «Радуга» под руководством А.Я.Березняка (позже его сменил И.С.Селезнёв). За основу конструкции взята ракета Х-29Т с использованием ряда конструктивных решений Х-58. Первоначально планировалось сделать телевизионный вариант Х-58, но от этой идеи пришлось отказаться: высокоскоростной профиль полёта не обеспечивал на подлёте к цели требуемого времени для поиска и распознавания цели телевизионной ГСН. Было решено снизить скорость на этом этапе, что дало увеличение запаса времени. Разработка телекомандной системы наведения была поручена Лвьвовскому НПО «Текон». Для повышения надёжности, живучести и улучшения условий эксплуатации ракета скомпонована по отсекам. В каждом отсеке собраны системы, функционально наиболее связанные между собой.


В 1975–1977 годах на полигоне в Ахтубинске прошли лётно-конструкторские испытания Х-59 с использованием истребителя-бомбардировщика Су-17М4. Государственные испытания продолжались до в 1979 года. Испытания завершились успешно и ракета Х-59 была рекомендована к принятию на вооружение. Серийное производство организовано на Смоленском авиазаводе. Комплекс в составе фронтового бомбардировщика Су-24М, подвесного контейнера и 2 ракет принят на вооружение в 1981 году. Впервые ракета публично продемонтрирована в 1991 году на выставке вооружений в Дубаи.

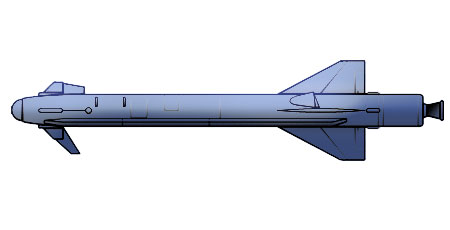

Ракета Х-59 построена по аэродинамической схеме «бесхвоствки» с развитым крылом. Конструкция цельнометаллическая (АМГ-6, ВНС-2, ВКЛ-3). Для обеспечения теплоизоляции грузоотсек и аппаратные отсеки изнутри оклеены синтетическим материалом. Гаргрот с арматурой и проводкой энергопитания для обеспечения жёсткости залит пенопластом. В передней части установлены дестабилизаторы, складывающиеся при транспортировке. Управление рулями осуществляется при помощи электромеханических приводов, питающихся от аккумуляторной батареи и преобразователя. Головка самонаведения телевизионная, установлена в носовой части. Для защиты от пыли и насекомых стекло ГСН закрыто сбрасываемым коком. Боевая часть фугасная проникающего действия. Силовая установка Х-59 состоит из двух РДТТ: стартовым в сбрасываемом блоке и двухсопловым маршевым. На Х-59М применён малогабаритный турбореактивный двигатель РДК-300. Ракета применяется с катапультного устройства АКУ-58–1. Для транспортировки и хранения применяется термоконтейнер.


Х-59 предназначена для поражения важных объектов противника, прикрытых ПВО. Месторасположение цели определяется накануне полёта и её координаты вводятся в запоминающее устройство ПРНК самолёта-носителя. Пуск ракеты производится со средней дистанции. На начальном этапе полёта наведение ракеты автономное програмное. На расстоянии от цели 5–10 км отстреливается РДТТ первой ступени, освобождаются антенны телекомандной системы и начинается командное наведение. Полёт продолжается при помощи РДТТ второй ступени. Для командного наведения используется подвесной контейнер АПК-8 (АПК-9), имеющий антенны как в передней, так и в задней части, что позволяет самолёту выходить из атаки после пуска, не входя в зону ПВО. Телевизионное изображение местности транслируется на борт носителя, где оператор визуально производит распознавание цели. Затем он на телевизионном изображении накладывает подвижное перекрестье на цель и нажимает кнопку привязки автоматической системы слежения. После этого начинается самонаведение ракеты на цель.


В 1984 году группе разработчиков ракеты присуждена Государственная премия СССР.


ТТХХ-59Х-59М
Диаметр, мм380380
Длина, мм53685690
Размах крыла, мм12601260
Масса ракеты, кг760920
Масса БЧ, кг147315
Дальность пуска мин., км
Дальность пуска макс., км40115
Скорость, М
Скорость макс., км/ч10251010
Высота цели, км
Перегрузка цели, g
Тип БЧФФ
Тип ГСНТВТВ
ГСНПРГС-58ПРГС-58М
Взрыватель
ДвигательРДК-300


Классификаторы
Тип носителяСамолёты
Тип ракетыУР ВП
НазначениеТактическая
Базовое применениеУР ВП
МодификацииПКР
Произведено


Дополнительная информация
КонструкторБерезняк А.Я., потом Селезнёв И.И.
КБМКБ «Радуга»
Индекс КБД-9
Начало разработки1972
Начало гос. испытаний1975
Принят на вооружение1981
Индекс разработчика
Обозначение NATOAS-13 Kingbolt
Другие названия«изделие 112»
