Оружие, АСП, ИГДМ

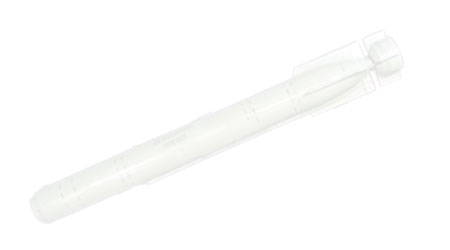

Специальная авиационная мина ИГДМ (индукционная гидродинамическая мина) выполнена в габаритах бомбы ФАБ-1500. Она может применяться с самолетов, производящих полет на скоростях до 750 км/ч. Комбинированный индукционно-гидродинамический взрыватель после прихода мины в боевое положение переводился в постоянную готовность к приему импульса магнитного поля корабля. Гидродинамический канал подключался только после поступления сигнала определенной продолжительности от индукционного канала. Считалось, что подобная схема придает мине высокую противотральную стойкость.


Под воздействием ЭДС, наводимой в индукционной катушке мины при прохождении над ней корабля, возникает ток, и электрическая схема готовится к приему импульса гидродинамического поля корабля. Если его импульс в течение расчетного времени не подействовал, то по окончании цикла работы схема мины приходит в исходное боевое положение. Если мина получала импульс гидродинамического поля меньше расчетной продолжительности, то схема приходила в исходное положение; если воздействие было достаточно продолжительным, то отрабатывался холостой цикл или производился подрыв мин (в зависимости от установок). Мина снабжалась также прибором срочности.


Действие парашютной системы мины, сброшенной с высот, превышающих 500 м, происходит в следующей последовательности. После отделения от самолета выдергивается чека парашютного автомата КАП-3 и вытягивается стабилизирующий парашют, на котором мина снижается с вертикальной скоростью 110–120 м/с до 500 м. На этой высоте анероид КАП-3 освобождает часовой механизм, через 1–1,5 с парашют с кожухом отделяются от мины и одновременно выталкивается камера с тормозным и основными парашютами. Тормозной парашют раскрывается, вертикальная скорость снижения мины уменьшается, вступает в работу часовой механизм, из чехлов извлекаются и раскрываются основные парашюты. Скорость снижения уменьшается до 30–35 м/с.


При постановке мины с минимально допустимой высоты парашютный кожух от мины отделяется на меньшей высоте, а вся система срабатывает так же, как и при постановке с больших высот. Парашютные системы мин ИГДМ и АМД-2М аналогичны по конструкции.



АСП, 45–36. АСП, АМГ-1. АСП, ИГДМ. АСП, РАТ-52.
